Nonius SM. Неизотопная система мониторинга производительности для землесосов

03.04.2019

Задача оценки производительности землесоса остро стоит перед всеми владельцами дноуглубительных и добычных земснарядов, а также судов, работающих в цехах хвостового хранилища производственных предприятий и горно-обогатительных комбинатов.

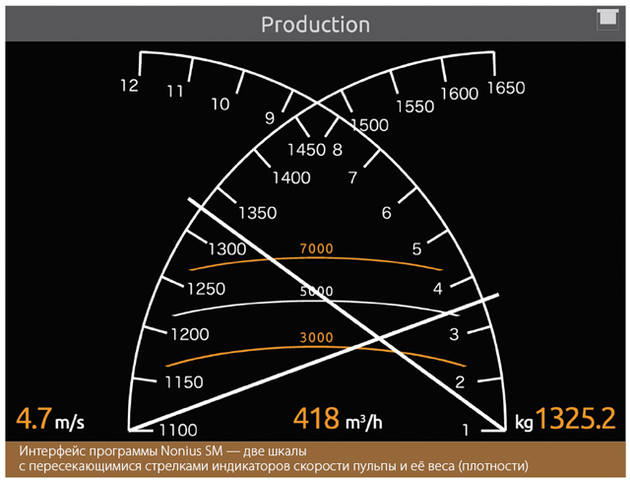

Интерфейс программы Nonius SM - две шкалы с пересекающимися стрелками индикаторов скорости пульпы и ее веса (плотности)
Интерфейс программы Nonius SM — две шкалы с пересекающимися стрелками индикаторов скорости пульпы и ее веса (плотности)

Знание текущей производительности позволяет контролировать параметры насоса и эксплуатировать земснаряд в оптимальном режиме, вести оперативный учёт выработки добытого материала, а запись и хранение данных о производительности позволяет работать с максимальной эффективностью, а также поощрять более эффективных операторов и отстранять от работы неэффективных.

Говоря проще, знание о производительности земснаряда позволяет оптимизировать расходы предприятия на выполнение работ.

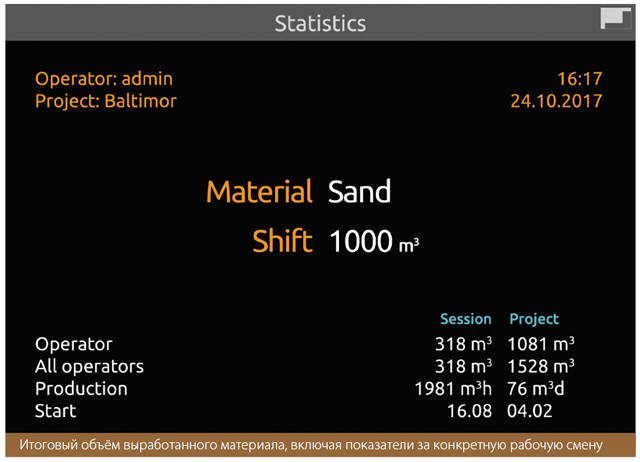

Итоговый объем выработанного материала, включая показатели за конкретную рабочую смену
Итоговый объем выработанного материала, включая показатели за конкретную рабочую смену

Для оценки производительности землесоса (количества добытого грунта за определённое время) необходимо измерить скорость пульпы (шлама) в трубе и количество грунта в трубе.

При этом необходимо не учитывать воду, которая является носителем грунтовой взвеси.

Таким образом, чтобы вычислить мгновенную производительность землесоса, необходимо умножить массу грунта на скорость. Для нахождения массы добытого грунта достаточно проинтегрировать мгновенную производительность по времени работы землесоса. В настоящее время разработаны и используются различные расходомеры и плотномеры.

В данной статье детально остановимся на основных проблемах последних и методах их решения.

В настоящий момент применяются следующие варианты измерения плотности.

1) Дифференциальный манометр. Метод основан на принципе измерения разности давления в двух точках вертикального участка трубы. Точность измерения напрямую зависит от наличия турбулентных потоков, градиента плотности, скорости и формы трубы. Точность 3..5 %, но может быть хуже при наличии турбулентности.

2) Кориолисов массовый расходомер. Основан на изменении фаз механических колебаний U-образных трубок, по которым движется пульпа. Недостатком данного метода является невозможность отдельно измерить плотность и скорость, а также необходимость использования трубы сложной формы, что в условиях землесоса невозможно.

3) Радиационный. Метод основан на использовании проникающей способности гамма-излучения. Имеет ограничения по санитарным нормам и ограниченную точность при коротком времени измерения. Также имеет ограничения на толщину стенки трубы и диаметр трубы. Наиболее широко распространён среди владельцев земснарядов в настоящее время, несмотря на достаточно высокую стоимость и сложности, описанные выше.

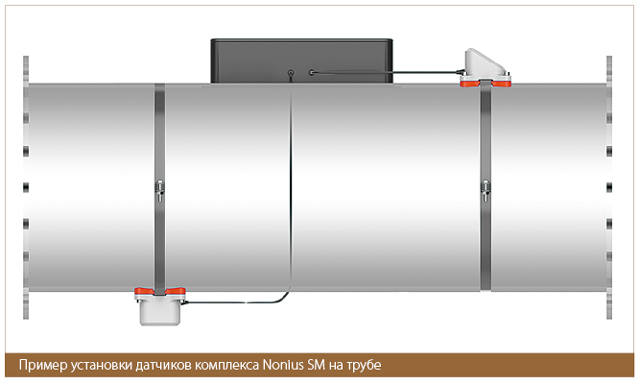

Пример установки датчиков комплекса Nonius SM на трубе
Пример установки датчиков комплекса Nonius SM на трубе

На вопрос о том, как избежать всех этих проблем и недостатков, вам поможет ответить компания «Нониус Инжиниринг» из Санкт-Петербурга, которая уже более 10 лет занимается разработкой и поставкой средств автоматизации, трёхмерного позиционирования и учёта производительности, а также дистанционного мониторинга работы технического флота.

В настоящий момент в линейке продуктов компании вы сможете найти целый спектр готовых решений для всех типов дноуглубительных и добычных судов: от рефулерных и самоотвозных землесосов до плавэкскаваторов, плавкранов и многочерпаковых земснарядов.

Этой весной «Нониус Инжиниринг» представляет свою новую разработку «Nonius SM» — неизотопную систему мониторинга производительности для землесосов.

Nonius SM — это неврезной неизотопный плотномер и расходомер в одном комплексе, который объединён программным обеспечением.

Как следует из названия, данная система не содержит радиоактивных элементов, не требует врезки в пульпопровод, но при этом позволяет измерять скорость движения пульпы и плотность. Принцип измерения параметров основан на комплексном применении различных гидроакустических методов.

Метод в данный момент патентуется, в связи с чем в данной статье не могут быть раскрыты подробности работы.

Основные преимущества неизотопного Nonius SM перед существующими на рынке решениями:
— не содержит радиации (исключение расходов на сертификацию изотопа и транспортировку);
— неврезной (сокращение расходов в результате износа, не требуется вносить изменения в документацию на судно);
— сверхточный (погрешность измерения не превышает 3 %);
— возможность установки не зависит от диаметра и толщины стенок всасывающей трубы;
— полностью совместим с системами трёхмерного позиционирования Nonius CSD и Nonius TSHD;
— разработан в России.

Таким образом, предложенный компанией неизотопный плотномер-расходомер позволяет с помощью накладных датчиков через металлическую трубу измерять производительность землесоса с точностью до 3 % при известном типе грунта.

Отдельным солидным преимуществом является то, что «Нониус Инжиниринг» предлагает не просто отдельный прибор, а законченную экосистему, включающую программное обеспечение собственной разработки, которое успешно применяется на десятках земснарядов по всему миру.

То есть наш новый продукт отлично встраивается в ряд уже существующих продуктов, что позволяет оптимизировать расходы на внедрении. В настоящий момент спрос на продукт очень велик. Вы можете оформить предварительный заказ как по электронной почте, так и по телефону, предварительно получив подробную консультацию от специалистов компании. Ⓡ

Текст: Владимир Хамидулин, заместитель генерального директора по развитию компании «Нониус Инжиниринг»


Тел.: 8 (812) 313-65-98
www.noniusgroup.ru


Поделиться:
Статья опубликована в журнале Добывающая промышленность №2, 2019
